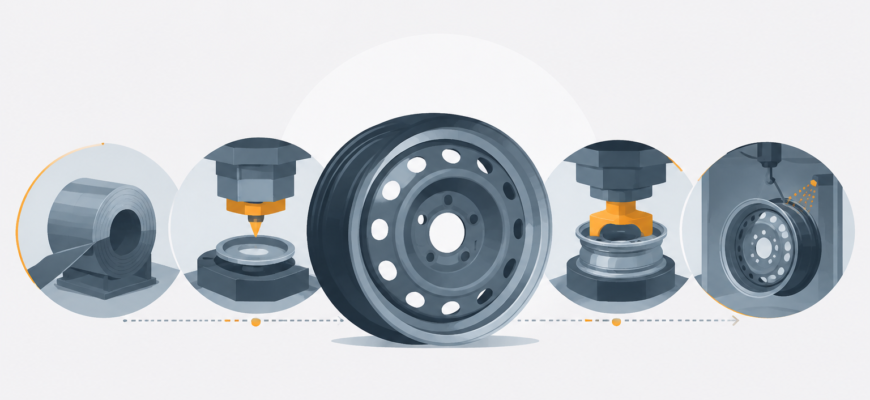

Производство стальных штампованных дисков: основные этапы изготовления

Производство стальных штампованных дисков представляет собой последовательную технологическую цепочку, в которой прочность готового колеса зависит не только от качества стали, но и от точности выполнения каждого этапа. Такой диск создаётся не из цельной заготовки, а из отдельных элементов, которые формуются, соединяются и проходят контроль перед использованием.

Чтобы оценить качество стального диска или понять особенности его изготовления, важно рассматривать весь процесс целиком: от выбора листового металла до проверки готового изделия. На каждом этапе производитель решает конкретную задачу: сохранить прочность конструкции, обеспечить точную геометрию и получить поверхность, устойчивую к эксплуатации в сложных условиях.

Из чего состоит стальной штампованный диск

Стальной штампованный диск обычно состоит из двух основных частей:

• обод — наружная часть, на которую устанавливается шина;
• центральная часть (тарелка) — элемент с отверстиями для крепления к ступице и вентиляционными окнами.

Эти детали изготавливают отдельно, поскольку они выполняют разные функции. Обод должен выдерживать нагрузки от веса автомобиля, ударов и давления шины. Центральная часть отвечает за соединение колеса с автомобилем и передачу усилий от ступицы.

После изготовления обе части соединяют сваркой, формируя единую конструкцию. Такая схема производства позволяет использовать сравнительно простую технологию обработки металла и получать изделия, рассчитанные на массовое производство.

Основные материалы для изготовления стальных дисков

В качестве исходного материала применяют листовую сталь с подходящими характеристиками пластичности и прочности. Металл должен выдерживать значительную деформацию при штамповке без образования трещин и одновременно сохранять механические свойства после обработки.

При выборе стали учитывают несколько факторов:

• способность к холодной формовке;
• устойчивость к нагрузкам и деформациям;
• толщину листа и массу готового изделия;
• совместимость с последующими операциями сварки и окраски.

Конкретный состав стали зависит от конструкции диска и требований производителя. Универсальной марки металла для всех случаев нет: характеристики подбирают с учётом назначения изделия и особенностей технологического процесса.

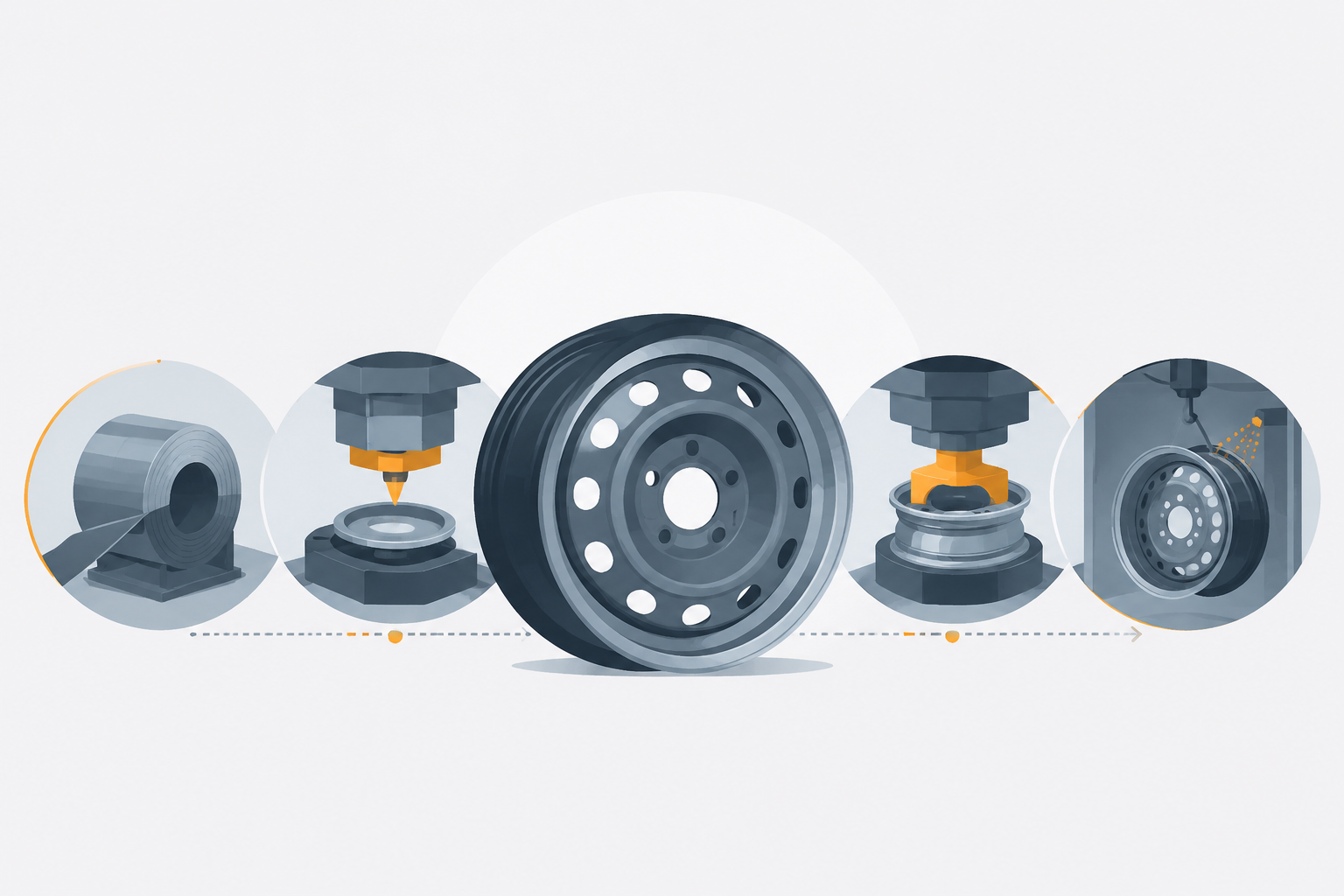

Этапы производства стальных штампованных дисков

Изготовление стального диска включает несколько основных операций. Каждая из них влияет на итоговую геометрию, прочность и внешний вид изделия.

1. Подготовка металлического листа

Производство начинается с поступления листовой стали на предприятие. Металл проверяют на соответствие требованиям производства, после чего подготавливают к раскрою.

На этом этапе важно обеспечить:

• отсутствие значительных дефектов поверхности;
• стабильную толщину материала;
• точные размеры заготовок;
• правильное хранение металла до обработки.

Ошибки на начальной стадии могут проявиться позже: например, привести к затруднениям при формовке или ухудшению качества сварного соединения.

2. Раскрой заготовок

Листовой металл разделяют на заготовки нужной формы и размера. Для этого используют оборудование для резки металла, которое позволяет получать детали с заданными параметрами.

Точность раскроя важна потому, что дальнейшие операции выполняются по рассчитанной геометрии. Избыток материала увеличивает массу изделия, а недостаток может привести к проблемам при формировании деталей.

3. Штамповка центральной части диска

Центральная часть изготавливается методом штамповки. Заготовку помещают в специальную оснастку, где под воздействием давления металл приобретает необходимую форму.

В процессе формируются:

• посадочная поверхность для установки на ступицу;
• отверстия под крепёжные элементы;
• вентиляционные окна;
• необходимая пространственная геометрия детали.

Главная задача штамповки — получить деталь без разрушения структуры металла и с точным соответствием проектным размерам. Качество этого этапа напрямую влияет на правильность установки колеса и его поведение при эксплуатации.

4. Формирование обода

Из отдельной стальной заготовки формируют обод. Обычно процесс включает несколько операций, поскольку плоский лист необходимо превратить в кольцевую конструкцию сложного профиля.

При изготовлении обода выполняют:

1. придание заготовке цилиндрической формы;
2. соединение краёв заготовки;
3. формирование профиля, необходимого для установки шины;
4. выравнивание геометрии детали.

Точность профиля обода имеет практическое значение. Даже небольшие отклонения могут усложнить балансировку колеса или повлиять на равномерность работы шины.

5. Сборка и сварка элементов

После изготовления центральной части и обода их соединяют. Обычно применяется сварное соединение, которое должно обеспечить прочность конструкции по всему периметру контакта деталей.

При контроле сварки обращают внимание на:

• равномерность шва;
• отсутствие видимых дефектов соединения;
• правильное положение деталей относительно друг друга;
• сохранение геометрии после нагрева.

Сварка является одним из наиболее ответственных этапов, поскольку диск в эксплуатации испытывает переменные нагрузки, удары и вибрации.

6. Правка и проверка геометрии

После соединения деталей проверяют форму готового диска. Даже при точном изготовлении отдельных компонентов после сварки могут возникать небольшие изменения геометрии из-за температурного воздействия.

На этом этапе контролируют:

• радиальное и осевое биение;
• правильность расположения посадочных элементов;
• соответствие заданным размерам.

Если параметры выходят за допустимые значения, изделие может потребовать дополнительной корректировки или быть исключено из дальнейшего производства.

7. Очистка и подготовка поверхности

Перед нанесением защитного покрытия металл очищают от загрязнений, следов обработки и возможной оксидной плёнки.

Подготовка поверхности необходима для того, чтобы покрытие хорошо сцепилось с металлом. Если этот этап выполнен недостаточно тщательно, защитный слой может быстрее потерять свойства при воздействии влаги, реагентов и механических повреждений.

8. Нанесение защитного покрытия

Сталь подвержена коррозии, поэтому готовые диски покрывают защитными составами. Покрытие выполняет сразу несколько задач:

• защищает металл от влаги и химического воздействия;
• улучшает внешний вид изделия;
• увеличивает срок сохранения рабочих характеристик поверхности.

Качество покрытия зависит не только от самого материала, но и от подготовки металла, условий нанесения и соблюдения технологического режима.

9. Финальный контроль готовых дисков

Перед отправкой потребителю диски проходят проверку. Контроль может включать визуальный осмотр, измерение геометрии и другие испытания, предусмотренные внутренними требованиями производителя.

Проверяют:

Параметр контроля	Зачем он нужен
Геометрия диска	Позволяет убедиться в правильной форме изделия и возможности его установки.
Состояние сварных соединений	Помогает выявить дефекты, которые могут снизить прочность конструкции.
Качество покрытия	Определяет устойчивость поверхности к коррозии и внешним воздействиям.
Соответствие маркировки	Позволяет правильно идентифицировать параметры изделия.

Чем производство штампованных дисков отличается от других технологий

Стальные штампованные диски производят по технологии, которая отличается от изготовления литых или кованых колёс. Главное различие заключается в способе формирования материала.

Тип диска	Особенности производства	Практическое отличие
Штампованный стальной	Формирование деталей из листовой стали с последующей сваркой.	Хорошо подходит для массового производства и эксплуатации в условиях повышенной нагрузки.
Литой	Получение детали заливкой расплавленного металла в форму.	Позволяет создавать более сложные конструкции и разнообразный дизайн.
Кованый	Формирование заготовки под высоким давлением с последующей обработкой.	Обычно ориентирован на высокие требования к массе и прочности конструкции.

Выбор технологии зависит не только от свойств готового изделия, но и от назначения автомобиля, условий эксплуатации и требований к стоимости производства.

Какие факторы определяют качество стального диска

Оценивать диск только по внешнему виду недостаточно. Надёжность формируется сочетанием нескольких параметров:

• точность изготовления — влияет на установку колеса и возможность корректной балансировки;
• качество сварки — определяет прочность соединения элементов;
• свойства стали — влияют на способность выдерживать нагрузки;
• защитное покрытие — влияет на устойчивость к коррозии;
• соблюдение технологии контроля — помогает выявлять дефекты до начала эксплуатации.

Даже хороший материал не компенсирует ошибки производства. Например, прочная сталь при неправильной геометрии или слабом защитном покрытии не обеспечит ожидаемый результат.

Распространённые ошибки при оценке стальных дисков

Оценивать диск только по толщине металла

Большая толщина сама по себе не является гарантией лучшего результата. На характеристики влияет вся конструкция: форма элементов, качество стали, точность штамповки и сварки.

Игнорировать состояние покрытия

Коррозия часто начинается с повреждений защитного слоя. Поэтому при выборе или проверке диска стоит учитывать не только отсутствие видимых дефектов металла, но и состояние поверхности.

Не учитывать соответствие параметров автомобиля

Даже качественно изготовленный диск должен подходить конкретному автомобилю по размерам и установочным характеристикам. Несоответствие может привести к проблемам при монтаже и эксплуатации.

Считать, что внешний вид полностью показывает качество

Аккуратная поверхность не позволяет оценить все важные параметры. Часть характеристик связана с точностью изготовления и внутренними процессами производства.

Как проверить качество стального штампованного диска перед покупкой

Если необходимо выбрать готовые диски, полезно проверить несколько практических моментов:

1. Уточните основные параметры изделия и убедитесь, что они соответствуют автомобилю.
2. Осмотрите поверхность: не должно быть следов сильной коррозии, глубоких повреждений и деформаций.
3. Проверьте маркировку, чтобы убедиться в соответствии заявленным характеристикам.
4. Обратите внимание на состояние сварных зон и качество покрытия.
5. Учитывайте условия эксплуатации: дороги, климат и нагрузку на автомобиль.

Такая проверка не заменяет профессиональный контроль оборудования, но помогает исключить очевидно неподходящие варианты.

Какой подход к выбору зависит от условий эксплуатации

Условия использования	На что обратить внимание
Регулярная эксплуатация в городе	Важны правильные размеры, устойчивость покрытия и возможность поддерживать диск в хорошем состоянии.
Использование на дорогах с большим количеством неровностей	Стоит уделять внимание прочности конструкции и отсутствию деформаций.
Эксплуатация зимой	Особенно важно состояние защитного покрытия из-за воздействия влаги и противогололёдных материалов.
Потребность в недорогом практичном решении	Штампованные диски часто выбирают благодаря сочетанию ремонтопригодности и доступности.

Что важно учитывать при организации производства стальных дисков

Если задача связана не с покупкой, а с планированием выпуска продукции, основное внимание нужно уделять не отдельным станкам, а всей технологической цепочке.

Ключевые вопросы:

• какие требования предъявляются к конструкции диска;
• какие операции будут выполняться внутри производства, а какие передаваться подрядчикам;
• какое оборудование необходимо для штамповки, сварки и контроля;
• как будет обеспечиваться стабильность качества от партии к партии;
• какие методы контроля нужны для выявления дефектов.

Производство дисков — это система взаимосвязанных процессов. Улучшение одного этапа не всегда компенсирует ошибки другого, поэтому качество зависит от согласованной работы всей линии.

Главный принцип оценки технологии производства

Производство стальных штампованных дисков строится вокруг трёх основных задач: получить прочную конструкцию, сохранить точную геометрию и защитить металл от внешних воздействий. Именно сочетание этих факторов определяет пригодность изделия для эксплуатации.

При выборе готового диска или оценке производителя стоит смотреть не только на внешний вид и цену, а на происхождение изделия, соблюдение технологии изготовления, качество контроля и соответствие конкретным условиям использования. Следующий практический шаг — проверить параметры подходящего диска, состояние поверхности и наличие подтверждения его соответствия требованиям автомобиля.
